技術領域：本實用新型術語起重設備領域，尤其是一種防爆變頻起重機。

【摘要】：
本實用新型涉及一種防爆變頻葫蘆懸掛式起重機。其特點是包括安裝有防爆控制箱的電動葫蘆，所述防爆控制箱設有開口，所述開口上堵裝有與所述防爆控制箱固接的銅板，所述銅板的內側固裝有發熱電氣元件，所述發熱電氣元件包括變頻器，所述銅板的外側固裝有散熱器。本實用新型在保證防爆控制箱完全密閉的情況下，利用免維護無動力散熱系統，將控制箱內部變頻器散發的熱量，有效地散發到周圍環境中去，采用免維護無動力散熱技術，實現了變頻器及發熱電氣元件的良好散熱；采用低建筑防爆電動葫蘆作為起升機構，結構簡單緊湊，外形尺寸小；本實用新型無需外加輔助的散熱動力，具有節省能源、無需維護、無故障隱患、穩定可靠的特點。
【主權項】：
一種防爆變頻葫蘆懸掛式起重機，包括安裝有防爆控制箱的電動葫蘆，其特征是：所述防爆控制箱設有開口，所述開口上堵裝有與所述防爆控制箱固接的銅板，所述銅板的內側固裝有發熱電氣元件，所述發熱電氣元件包括變頻器，所述銅板的外側固裝有散熱器。

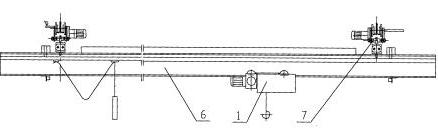

附圖說明：本實用新型的結構示意圖：
